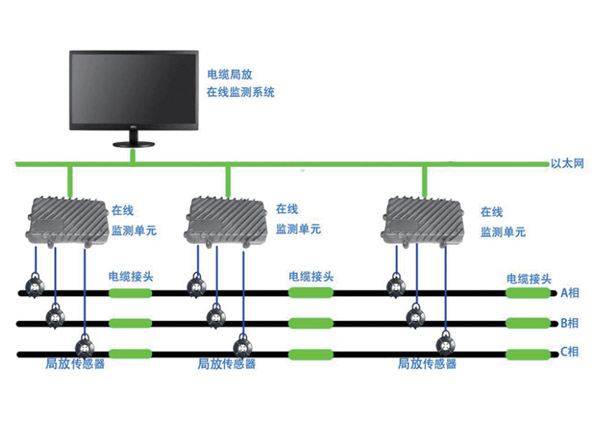

HD-OM400D高壓電纜局部放電在線監測系統采用模塊化設計方案。通過安裝在電纜接頭接地線上的高頻電流傳感器,來耦合電纜本體及接頭處的局部放電脈沖電流信號。耦合到的脈沖電流信號通過同軸電纜傳送至前端監測采集器,對模擬信號經過放大、濾波、模數轉換后變成數字信號再通過光纖傳送至測試主機,測試主機對所有傳感器的信號分別進行分類分析、計算，并將這些通過計算獲得的放電信息數據寫入到數據庫中，同時在監測系統的軟件面板上顯示監測結果。
